Bộ truyền tín hiệu nâng cấp Ewrf Ts5823Pro 5.8ghz 40ch 600mw Fpv Vtx Cmos 1200tvl cho camera/ máy bay RC

Mô tả:
Tên thương hiệu: EWRF
Tên sản phẩm: Bộ phát FPV + Máy ảnh
Thông số kỹ thuật của bộ phát FPV:
Tên sản phẩm: TS5823Pro
Tần số: 5,8G
Kênh: 40

Công suất truyền: 600mW/ OFF (Pitmode)
Dòng điện làm việc: 230mA (12V)
Nguồn cung cấp: DC 7-24V
Trọng lượng: 5 g
Kích thước: 30x20x8mm
Thông số kỹ thuật của camera FPV:
Kích thước: 22mm x 22mm
Định dạng: PAL
PAL: 1920H & lần; 1080V (1MP)
NTSC: 1020H & lần; 1920V (1MP)
Độ phân giải ngang: 1200TVL
Đầu ra video: 1.0Vp p/ 75ohm
AGC: 0,25/ 0,50/ 0,75/ 1,00 có thể điều chỉnh 4 mức, lên đến tối đa 55dB
WB: BẬT/ TẮT
Loại phơi sáng: phơi sáng điện tử
Màn trập điện tử: 1/50 (1/60) 1/100000 giây
Hiệu chỉnh gamma: 0,45/ 1,0
Chế độ đồng bộ hóa: đồng bộ hóa
Ống kính: 2,5mm
Điện áp làm việc: DC 5 đến 12V (điện áp rộng, đo được từ 5 đến 13V)
Dòng điện làm việc: 70mA (tiêu thụ điện năng)
Nhiệt độ làm việc: -20 độ đến 60 độ
Độ ẩm: 0% ~ 98%
Đặc điểm:
– 600mW/ TẮT (Pitmode)
– Thiết kế thu nhỏ và trọng lượng nhẹ
– Đầu ra 5V BEC cho máy ảnh, bộ thu RC
– Làm sạch nguồn và chuyển kênh mà không gây nhiễu cho người khác
– Bảo vệ quá nhiệt trong trường hợp hư hỏng sớm.
Hướng dẫn sử dụng
1. Cài đặt
Sau khi bật nguồn, màn hình kỹ thuật số lần lượt hiển thị ba thông số sau: băng tần, kênh và tần số, nhấn và giữ nút là có thể vào cài đặt thông số.
– Nhấn và giữ nút, màn hình kỹ thuật số sẽ hiển thị bảng chữ cái cho ban nhạc (A-b-C-d-E), nhấn nút có thể chọn các dải.
– Nhấn và giữ nút một lần nữa, khi màn hình kỹ thuật số hiển thị chữ số Ả Rập cho kênh (1-8), nhấn nút có thể chọn kênh.
– Cuối cùng, nhấn và giữ nút, VTX trở lại trạng thái hoạt động bình thường và băng tần, kênh, tần số sẽ hiển thị lần lượt trên màn hình kỹ thuật số.
2. Trạng thái làm việc của Pitmode
– Nhấn nút hai lần sẽ chuyển đổi BẬT/ TẮT của Pitmode.
– Trạng thái làm việc của Pitmode: Nhấn nút hai lần, chấm đỏ xuất hiện ở phía dưới bên phải của màn hình kỹ thuật số có nghĩa là VTX đang tắt.
– Trạng thái làm việc bình thường: Nhấn nút 2 lần nữa, chấm đỏ biến mất ở phía dưới bên phải màn hình kỹ thuật số có nghĩa là VTX đang bật, VTX trở lại trạng thái làm việc bình thường.
– Pitmode truyền một lượng điện cực nhỏ và khoảng cách truyền khoảng 2 – 3 mét.
Lưu ý:
1. Đảm bảo rằng có đủ không gian cho luồng không khí khi lắp đặt mô-đun trên máy bay RC
2. Vui lòng cài đặt anten trước khi bật nguồn để có thời gian sử dụng lâu hơn.

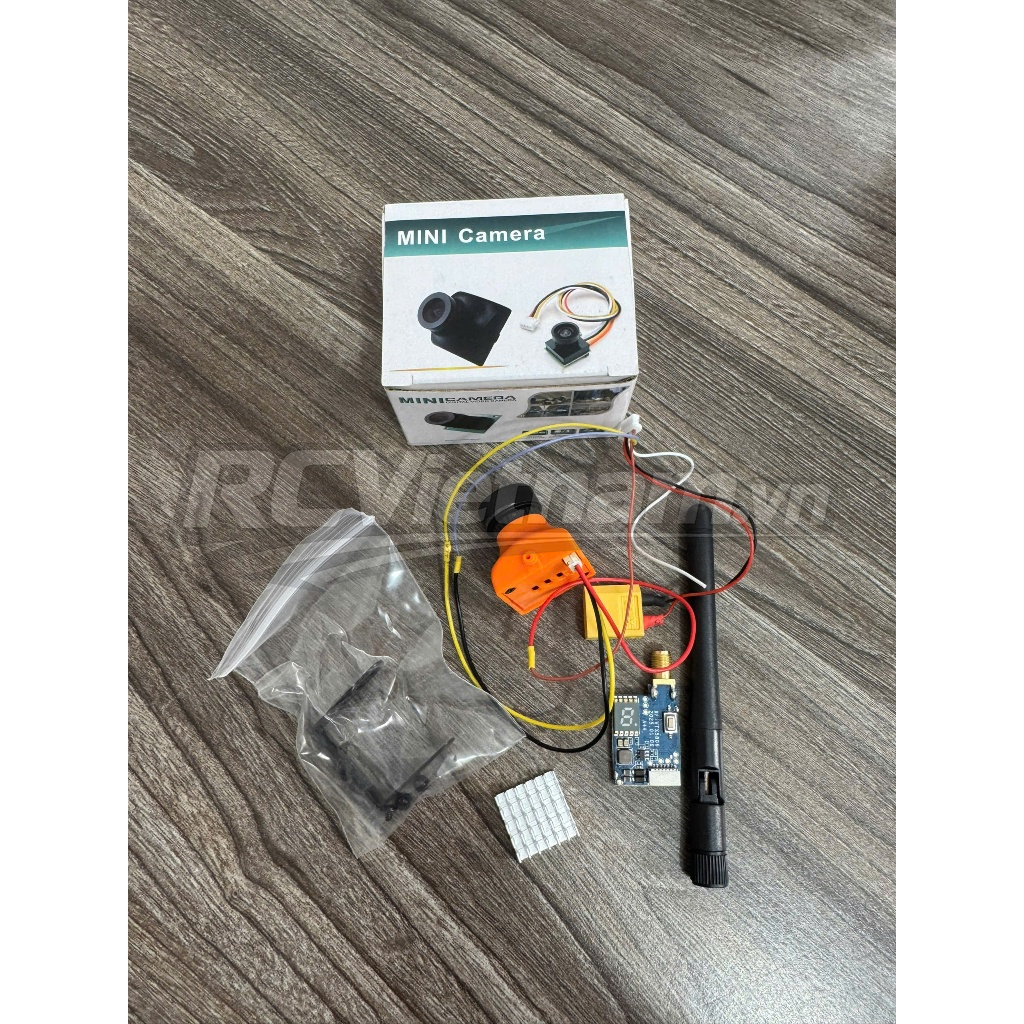

Gói hàng bao gồm:
1 x Bộ phát FPV EWRF TS5823Pro
1 x Máy ảnh 1200TVL
1 x Anten
2 x Cáp
