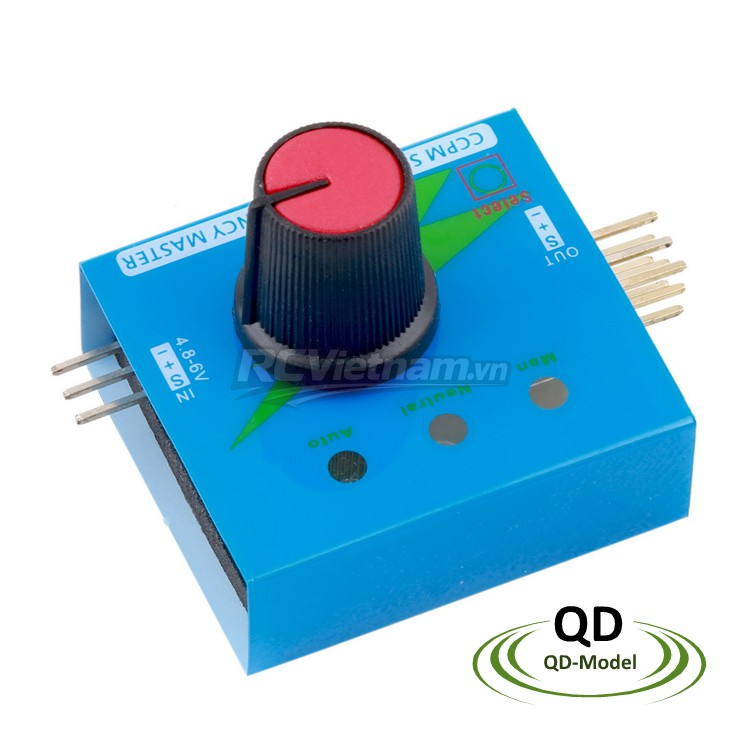

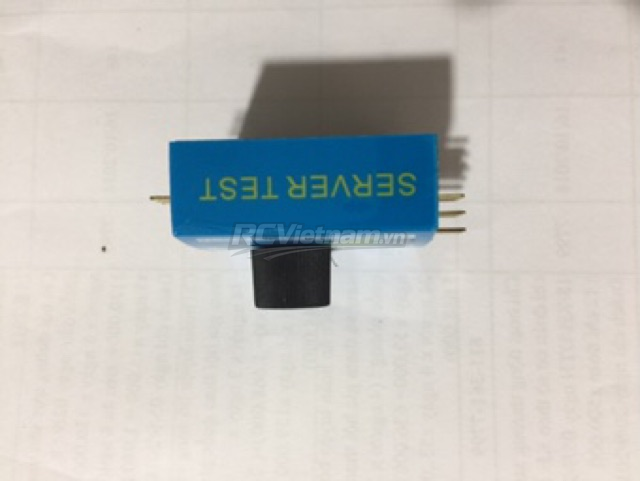

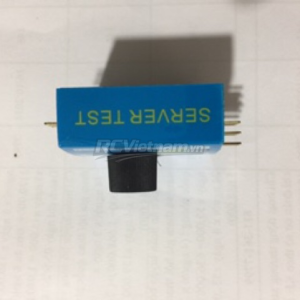

Mạch điều khiển động cơ và servo – Mạch test động cơ, 2 pha, 3 pha..

Thông số kỹ thuật:
(1) Đầu ra: ≤15mA (5.0)
(2) Đầu vào: DC 4.5-6.0v
(3) Tín hiệu đầu ra: 1,5ms ± 0,5ms
(4) Kích thước: 42,5 x 24,0 x 23,5mm
(5) Trọng lượng: 8g
(6) chế độ điều chỉnh: thủ công, tự động, trung gian.

Sản phẩm này không thể kiểm tra servos trên 55g, vui lòng chú ý khi mua.

Thiết bị cũng có thể sử dụng bộ điều khiển tốc độ điện tử (ESC) làm bộ phát tín hiệu, sau đó bạn có thể sử dụng bộ phát và bộ thu để kiểm tra hệ thống động cơ.

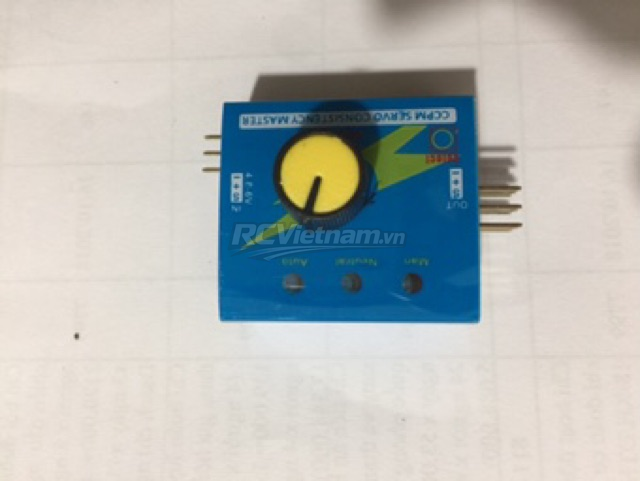

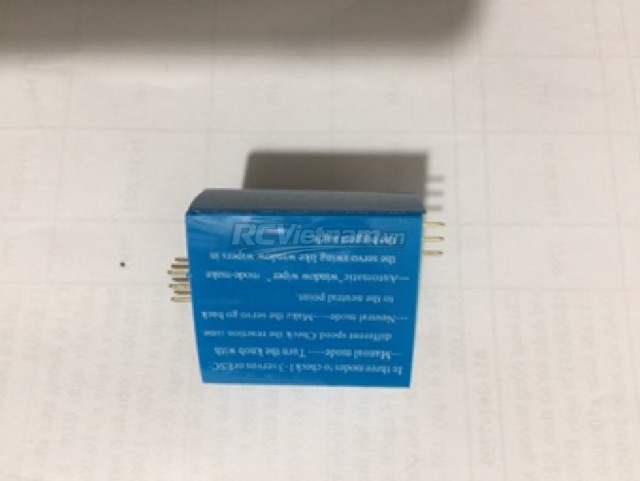

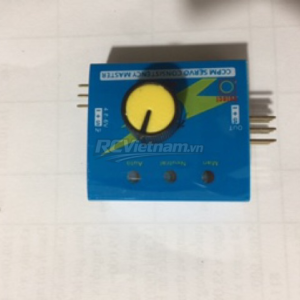

Có 3 chế độ để kiểm tra servo hoặc ESC:
Chế độ thủ công: Xoay núm ở các tốc độ khác nhau để kiểm tra thời gian phản ứng.
Chế độ trung tính: Đưa servo trở lại điểm trung tính.
Chế độ “gạt nước cửa sổ” tự động: cửa sổ như servo xoay góc tối đa, gạt nước.
Nó có thể được kết nối với 1-3 servo và kiểm tra cùng một lúc, chẳng hạn như tính nhất quán 1-3 servo.
Bạn cũng có thể kết nối 1-3 bài kiểm tra ESC và so sánh thời gian phản ứng của chúng một cách riêng biệt.
Nó có thể được kết nối với máy bay trực thăng CCPM 3 bánh lái và chọn hệ thống servo.
Nó cũng có thể được kết nối với servo của máy bay gắn trên khung bánh lái để điều chỉnh việc sử dụng của máy bay, chẳng hạn như chế độ trung lập.

Điện áp tiêu thụ: DC4.8-6V
Kích thước: 48 × 42 x 17mm
Hộp ban đầu: Không có
Màu sắc: Xanh lam
Kích thước sản phẩm: 48 * 42 * 17mm
Khối lượng tịnh: 7g
Trọng lượng đóng gói: 13g

Specifications:
(1) Output: ≤15mA (5.0)
(2) Input: DC 4.5-6.0v
(3) Output signal: 1.5ms ± 0.5ms
(4) Size: 42.5 x 24.0 x 23.5mm
(5) Weight: 8g
(6) adjustment mode: manual, automatic, median.

Voltage consumption: DC4.8-6V
Size: 48×42 x 17mm
Original box: None
Color: Blue
Product size: 48* 42* 17mm
Net weight: 7g
Packing weight: 13g
