Vỉ sạc pin XT60

Vỉ sạc.

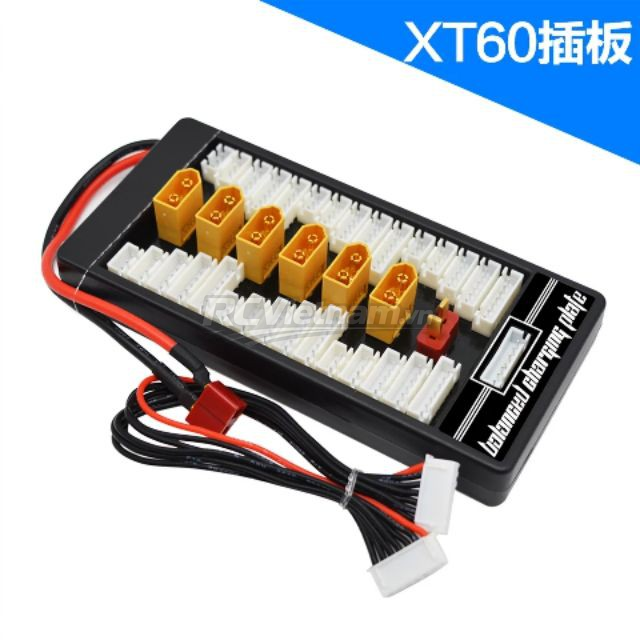

Lithium-Ion Sạc Board và Red Board XT60 Cắm B6 A6 Balance Sạc Phổ Đa Chức Năng Balance Charger
Tên sản phẩm】 Bảng sạc song song Bảng sạc Lithium-Ion (Đối tác sạc) Loại phích cắm XT60
[Đặc tả sản phẩm] Hỗ trợ hoàn hảo cho các bộ sạc cân bằng phổ biến hơn trên thị trường (như IMAX B6. B8. UN-A6 .. Sóng biển ….)
Sáu nhóm cùng loại, cùng một số bộ phận của song song cân bằng trách 2-6S pin. 6 đến nhóm hỗ trợ 2S, 6 hoặc nhóm 3S, 6 hoặc nhóm 4S, hoặc 6 nhóm 5S, 6S song song nhóm 6 hoặc số dư Đang sạc.
Siêu ngắn mạch bảo vệ (top với 40A dây, làm cho sạc an toàn hơn)
Chức năng mở rộng mạnh mẽ (đồng thời có thể kết nối ba bo mạch sạc song song, và có thể cân bằng sạc cho 18 nhóm pin cùng một lúc) là một tính năng mạnh mẽ của Model Friends!
[Chi tiết] 1. Dòng đầu ra cân bằng sử dụng sợi cao su silicon 20AWG.
2. Dòng đầu vào chính sử dụng dây mềm silicone 14AWG (400 lõi, nhiệt độ cao 200 độ)
3. được trang bị với bảo vệ an toàn T cắm silicone cap.
4. Sử dụng phích cắm đầu ra AMASS chất lượng cao.
5. Dày hơn đồng PCB lá (FR-4 1.6 tấm dày 20Z đồng độ dày) một cách an toàn có thể vượt qua 40A hiện tại!
Sản phẩm này phù hợp cho kết nối song song từ 1 đến 6 pin (bao gồm LiPo, LiFe, Lion) và có thể được sạc cân bằng.
Tính năng sản phẩm như sau:
1 đi kèm với bảo vệ ngắn mạch
2. hỗ trợ 3 bộ và sử dụng các tấm phí với nhau (bạn có thể sạc 18 pin cùng loại cùng một lúc)
3.20Z siêu dày Cubo bền vững hiện tại 80A
4. Nó có thể tránh quá mức các tế bào riêng lẻ và do đó có thể cải thiện hiệu quả cân bằng, giúp rút ngắn giai đoạn sau của chu kỳ sạc cân bằng.
5. Thời gian sạc chỉ là thời gian sạc của một pin duy nhất, vì vậy nó có thể tiết kiệm thời gian sạc.
6. tránh những rắc rối của lặp đi lặp lại thay thế pin.
Sử dụng các bước:
1. Kết nối hai đầu của cáp cân bằng với các đầu nối cân bằng của bộ sạc cân bằng và bo mạch sạc cân bằng như trong hình.
2. Kết nối đầu nối nguồn của bảng sạc cân bằng với đầu nối đầu ra của bộ sạc cân bằng.
3. Kết nối pin với bảng pin. Trước tiên, hãy lắp đầu cân bằng và sau đó kết nối nó với đầu ra của pin.
1. Built-in bảo vệ ngắn mạch (40A cầu chì trên đầu trang)
2. Hai tấm song song có thể được sử dụng song song để kết nối đến ba đồng thời và để sạc pin, có nghĩa là, 18 pin có thể được sạc cùng một lúc!

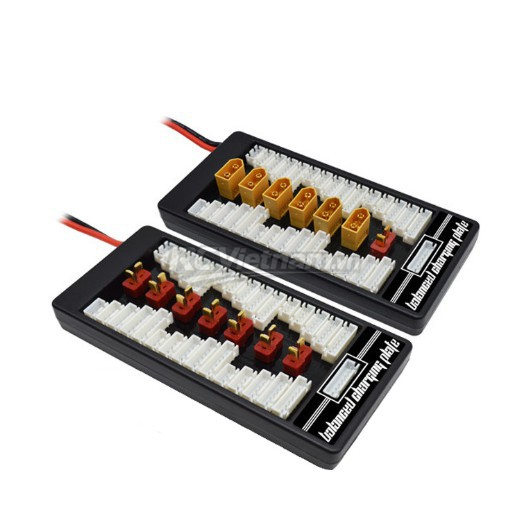

3. Phích cắm được chia thành hai loại T-plug và XT60 (tất cả các phích cắm gốc cho AMASS) / tùy chọn
4. Độ dày đồng của bảng mạch PCB là 20Z và nó có thể chịu được 100A!
5. Vỏ là vật liệu chống cháy ABS.
Hướng dẫn sạc:
Bo mạch chủ này có thể được đồng thời đấm và làm đầy với một đa số pin lithium bộ, điện áp sạc chỉ cần đặt điện áp của pin có thể, mà không tích lũy, ví dụ: bốn pin 7.4V đỏ, điện áp sạc 7.4V vào OK.
